SEAMAJ第十二回リモート勉強会開催録

日時　２０２１年6月２６日（土）午後２時３０分より午後５時まで　開場午後２時

（ベルギー時間　午前７時３０分　上海時間午後１時３０分より）　　TEAMS

タイトル：「先端半導体技術およびプロセストレンド」

堀口直人　様　imec STS/CMOST/TSE プログラムディレクター　

　略歴； ベルギーimec、CMOSスケーリングプログラムのディレクターを務めている。１９９２年に富士通研究所で半導体デバイスの研究開発を始め、１９９２年から１９９９年にかけて、富士通研究所、カルフォルニア大学サンタバーバラ校で、半導体微細構造を用いたデバイスの研究開発に従事。２０００年から２００６年にかけて、90nmから45nmCMOSテクノロジーの開発に従事。２００６年より、ベルギーimecにおいて、世界中の企業パートナー、大学、研究機関とともに、先端半導体開発に従事。現在、2nmノードおよびそれ以降のCMOS技術開発を行っている。

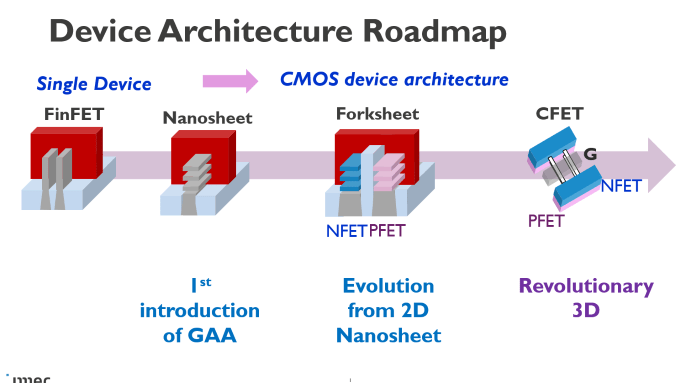

概要；　CMOSスケーリングを2nmおよびそれ以降に進めて行くためのデバイス構造の変化と、それに必要なプロセスおよび材料を議論します。　FinFETからNanosheetへのデバイス構造の変化が2-3nmで予定されています。NanosheetはFinFETに比べて以下の利点があります。ゲートアールアラウンド構造で短チャンネル効果が抑制できる。積層したナノシートチャンネルによって、Foot printあたりのトランジスター幅を大きくできるので、オン電流を大きくでき、特性が向上する。Nanosheetベースのデバイ構造は、その後、ForksheetやCFETといった構造に進んで行き、さらなるCMOSスケーリングを可能にする可能性があります。Nanosheet世代のプロセスインテグレーションでは、EUV露光が一般的になり、High NA EUVの導入によって、解像度の向上およびシングルパターンニングによるコスト削減が期待されます。Nanosheetの3次元構造を作成する際は、等方性エッチングが多用され、それに向けたプロセス開発が必要です。また、デバイスのサイズが小さくなるにつれて、そこに適切にコンタクトをし配線をする技術（Middle of line）がより重要になってきます。具体的には、アスペクト比の高いパターンニング、様々な選択エッチや、それを可能にする絶縁膜、低抵抗化のための新しいメタル材料などが必要になると考えられます。

 QA　；　

Ki様　ナノシートからフォークシートにすると寄生容量が増えるのではないか？　逆に１０％は低くできる。理由は、GAAのHigh-k膜が、フォークシートはトリゲート構造で減少するからである。

Ta様　ALEは実用で使われているか？　はい。何か所かのプロセスで使っている。

W様　ALEは処理能力が高くないと認識している。台数が出ると考えられる？　その可能性は高いだろう。

Tu様　P型トランジスタのSDはSiGe？　チャネルへのストレス効果は期待できるのか？　Si/SiGeの積層断面にSDの選択エピを行うため、SD部分のエピ層には欠陥が入る。欠陥によりストレスは緩和されるだろう。全般に低温化が必要であり、製膜、エピ、SiN等の製膜低温化プロセスが欲しい。テトラシラン？

T様　ナノシート、フォークシートではEUVLは多く使われるようになるのか？　フィンではSAXPが使われたが、フォークシートのＣＤはそれよりも大きいのでＥＵＶＬが向いているだろう。

O様　深い溝を埋めるとか製膜に対する要求は？　選択成長、自己整合、低温化等。　

Wa様　スケーリングについて?　今後、ファンクショナルなスケーリングになるだろう。

Ki様　張り合わせの技術は？　ボンディングオキサイドで膜厚は薄い。

（三重野の感想；今回のQAを聞いていると、直ぐにでも作って追いつきそうな気がしてきました。）
